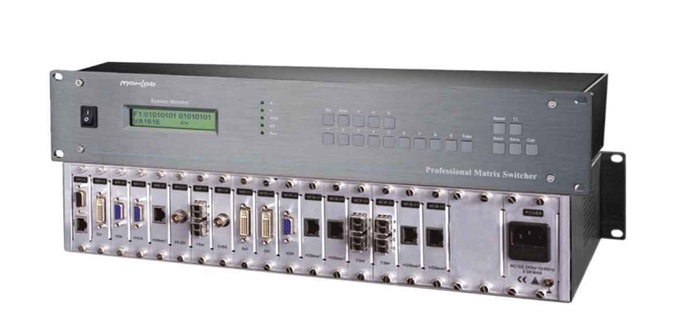

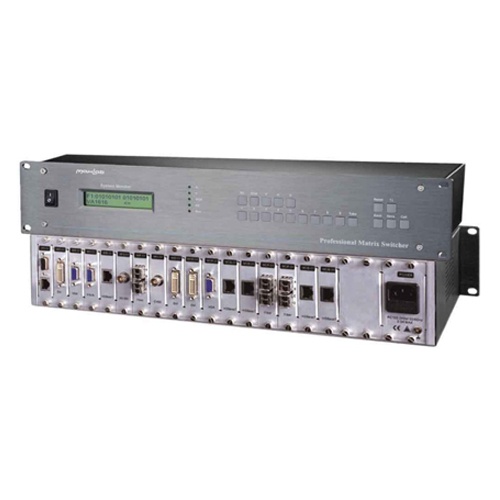

    HD-MMD08系列数模高清混插矩阵
    商品编号:156




    功能特性 产品规格 产品图片 相关软件
           HD-MMD08系列数模高清混插矩阵,可选择CVBSYPBPRVGADVI3G-SDIHDMIFiberHDBaseT等接口形式作为输入输出,解决了视频会议项目中由于视频信号源种类繁多,各种信号不兼容的困难,并最大程度的节省成本,利于系统升级、扩容及维护。

    HD-MMD08系列数模高清混插矩阵, 交换核心信号传输速率高达12.80Gbps,数字信号运用了点对点无压缩传输方式,有力保证了图像信号的高保真输出;独特的信号链路屏蔽设计技术,大大保证信号的完整性;多重保护措施,具有ESD保护;高可靠电源系统,实现724小时全天候工作。

    HD-MMD08系列数模高清混插矩阵,主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。



    产品特性:

    l插卡式模块化的结构设计,应用灵活,节省成本,便于系统升级、扩容及维护。

    l电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力。

    l交换核心信号速率高达12.80Gbps,有力保证了图像信号的高保真输出。

    l支持多种接口信号格式混入混出功能,单卡单通道设计。

    l独特的信号链路屏蔽设计技术,保证了信号的完整性。

    l输入端过电压保护,降低了设备被损坏的概率。

    l采用了全数字无压缩传输,真正确保信号无失真。

    l具备掉电状态自动存储保护、开机自动恢复记忆功能。

    提供多种管理方式:面板管理、RS232管理、网络管理及计算机软件管理。


    带宽(速率)

    12.80Gbps

    通道间隔离度

    >65dB

    最大传播延时

    5ns(±1ns)

    切换速度

    100ns

    支持信号格式



    CVBSYPBPRVGADVIDVI PLUSDVI HDCP3G-SDIHDMIFiberHDBaseT



    CVBSYPBPRVGADVI3G-SDIHDMIFiberHDBaseT

    控制类型

    面板按键

    控制方式:按键

    控制信号:触点

    RS-232

    控制接口:DB9

    波特率与协议波特率:9600

    数据位:8

    停止位:1位,无奇偶校验位

    串行控制口结构:2=TX3=RX5=GND

    TCP/IP

    接口:RJ45

    网络控制协议:UDP;TCP/IP



    电 源

    100VAC240VAC, 50/60 Hz

    输出功率

    100W

    存储环境温度

    -20°C+60°C

    工作温度

    0-50

    相对环境湿度

    5%75%

    产品尺寸

    2U 482mm×420mm×90mm( W×L×H )

    产品重量

    8.5 Kg
