  • MAX系列宽频高性能矩阵

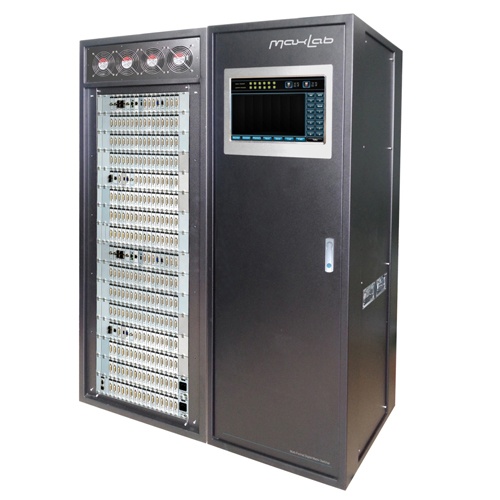

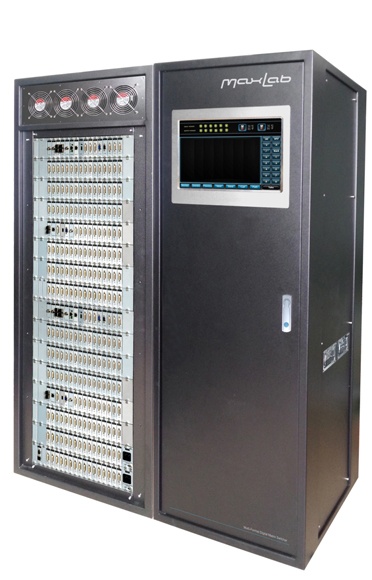

    HD-MMD128系列数模高清混插矩阵
    商品编号:160




    功能特性 产品规格 产品图片 相关软件

    HD-MMD128系列数模高清混插矩阵,可选择CVBSY'PBPRVGADVI3G-SDIHDMIFiberHDBaseT等接口形式作为输入输出,解决了视频会议项目中由于视频信号源种类繁多,各种信号不兼容的困难,并最大程度的节省成本,利于系统升级、扩容及维护。

    HD-MMD128系列数模高清混插矩阵, 交换核心信号传输速率高达12.8Gbps,采用4:4:4采样技术,1920x1080P60点对点交换,数字信号运用了点对点无压缩传输方式,有力保证了图像信号的高保真输出;独特的信号链路屏蔽设计技术,大大保证信号的完整性;多重保护措施,具有ESD保护;高可靠电源系统,实现724小时全天候工作。

    HD-MMD128系列数模高清混插矩阵,专为数字高清系统量身打造,内置15寸触摸屏(GM型),具有强大的交互式触摸控制功能与信号监视功能;内置多格式高清信号发生器,配合15寸监视屏,可随时随地进行现场调试检测。

    HD-MMD128系列数模高清混插矩阵,主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

    产品特性

    l插卡式模块化的结构设计,应用灵活,节省成本,便于系统升级、扩容及维护。

    l电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力。

    l交换核心信号速率高达12.8Gbps,有力保证了图像信号的高保真输出。

    l支持多种接口信号格式混入混出功能,单卡单通道设计。

    l独特的信号链路屏蔽设计技术,保证了信号的完整性。

    l输入端过电压保护,降低了设备被损坏的概率。

    l采用了全数字无压缩传输,真正确保信号无失真。

    l内置15寸触摸屏,具有强大的交互式触摸控制功能与信号监视功能。

    l内置多格式高清信号发生器,配合15寸监视屏,随时随地进行调试检测。

    l具备掉电状态自动存储保护、开机自动恢复记忆功能。

    l提供多种管理方式:面板管理、RS232管理、网络管理及计算机软件管理。技术参数



    带宽(速率)

    12.8Gbps

    通道间隔离度

    >65dB

    最大传播延时

    5ns(±1ns)

    切换速度

    100ns

    支持信号格式



    CVBSY'PBPRVGADVIDVI PLUSDVI HDCP3G-SDIHDMIFiberHDBaseT



    CVBSY'PBPRVGADVI3G-SDIHDMIFiberHDBaseT

    控制类型

    面板按键

    控制方式:电容触摸屏

    控制信号:电荷感应

    RS-232

    控制接口:DB9

    波特率与协议波特率:9600

    数据位:8

    停止位:1位,无奇偶校验位

    串行控制口结构:2=TX3=RX5=GND

    TCP/IP

    接口:RJ45

    网络控制协议:UDP;TCP/IP





    100VAC240VAC, 50/60 Hz

    输出功率

    1600+1600W 双电源备份

    存储环境温度

    -20°C+60°C

    工作温度

    0-50

    相对环境湿度

    5%75%

    产品尺寸

      600mm×600mm×1800mm  ( W×L×H )

    产品重量

    140-160 Kg ( 视配卡数量定 )
